Bartop Sega Genesis, hecha en mi cuarto y con poco presupuesto

[luthor_corp]

Muy buen trabajo y sobretodo muy buen acabado.

SALUDOS

[javitoDestiny]

Gracias a todos los que les ha gustado mi Bartop, voy a seguir detallando un poquito mas del proceso
el panel de control:

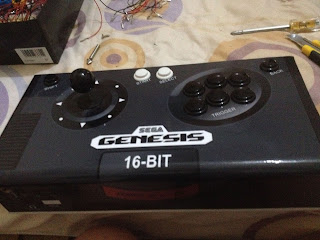

En un principio mi idea era realizarlo para dos jugadores " Hice el diseño" pero finalmente me decante por uno solo por varios motivos, el ancho de la Cpo que queria no debia de superar los 45 Cm. eso no permite estar comodo con dos mandos, y además casi siempre juego yo solo,.... pero instale una toma frontal Usb para poder conectar un Gamepad cuando quiera jugar a dobles. tambien instale en el mismo sitio el amplificador de sonido, lo que me permite controlar el volumen comoodamente y tener ademas una toma de auriculares.

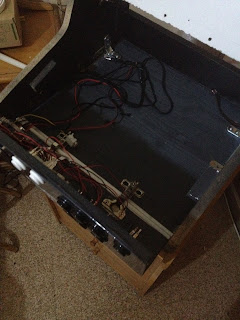

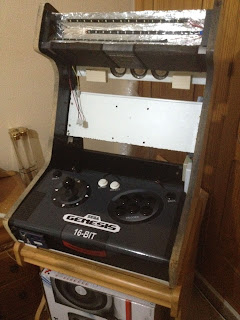

. . Bien el Ampli se conectó a dos altavoces Altec Lansing que tenia de un equipo antiguo y que suenan de fabula. en la foto se puede ver el transformador para los Led y el potenciometro para subir ó bajar intensidad en la luz de la marquesina. tres tiras Led , dos azules y una blanca montadas sobre papel aluminio que permite un resplandor uniforme por toda la superficie. Tambien se ve ya colocado el soporte del monitor con los agujeros para los tornillos de sujeción en formato VESA y en la siguiente foto el mismo ya decorado, aunque luego no se vea yo se que esta bonito por dentro

[Juanmafocus]

felicidades!!! un gran trabajo.

[arco69]

Muy bonita,me encanta yo hice el proyecto de la Megadrive metiendo la raspberry pi3 dentro,está en esta misma sección mi brico

Enviado desde mi MI MAX mediante Tapatalk

[javitoDestiny]

Hola Javi, enhorabuena!! Ha quedado muy bonita, tengo ganas de hacer un proyecto de este tipo tambien. Esta me ha gustado mucho. un saludo

!!! Animo Pegassi !!! todo es ponerse y no tener prisa, si te animas ya me contarás y cuenta conmigo si puedo ayudarte en algo.

[Pirossi]

Muy bonita, me encanta, mi primera consola fue una megadrive y me flipa como te a quedado, la de horas que te habra llevado planificar diseñar ydespues montar ese puzle para que todo cuadre.
me ancanta, te ha quedado preciosa!
Una pregunta, por ejemplo para el diseño del panel en photoshop como haces, me refiero para que cuadre el diseño con los botones y el joystick como das la medida del diseño a donde van los ahujeros de cada boton.
por ejemplo para el diseño de los botones, como cuadras el diseño de los botones con los ahujeros del panel, o el diseño que va al rededor del joystick con el ahujero del joystick? o para que cuadre el diseño de los 2 botoncitos blancos con los ahujeros del mueble?
haces el diseño en photoshop y despues marcas el centro de cada ahujero en el mueble tomando como referencia la plantilla del diseño impresa ?

[Desedrina]

te ha quedado muy bien ahora a disfrutarla

[javitoDestiny]

Muy bonita, me encanta, mi primera consola fue una megadrive y me flipa como te a quedado, la de horas que te habra llevado planificar diseñar ydespues montar ese puzle para que todo cuadre.
me ancanta, te ha quedado preciosa!
Una pregunta, por ejemplo para el diseño del panel en photoshop como haces, me refiero para que cuadre el diseño con los botones y el joystick como das la medida del diseño a donde van los ahujeros de cada boton.
por ejemplo para el diseño de los botones, como cuadras el diseño de los botones con los ahujeros del panel, o el diseño que va al rededor del joystick con el ahujero del joystick? o para que cuadre el diseño de los 2 botoncitos blancos con los ahujeros del mueble?
haces el diseño en photoshop y despues marcas el centro de cada ahujero en el mueble tomando como referencia la plantilla del diseño impresa ?

bueno yo como no soy un tecnico ni del photoshop, use el metodo de medir el panel diseñando sobre esa medida, hice una capa de la misma medida y coloque los agujeros con circulos de su diametro , en mi caso de 2,8mm. luego imprimir en baja resolución en papel normal y presentarlo sobre el panel y marcar el centro de los agujeros, este proceso lo repeti varias veces hasta lograr cuadrar como yo queria, una vez logrado hice los agujeros con una broca plana , lijar y enmasillar los defectos y finalmente poner el Vinilo., luego con un cuter cortar los circulos del vinilo.







Por cierto esta es la primera bartop que hice hace un par de años , era un armatoste con un Pc pentium 4 , jejeje

[B3rlin]

Que pasada ,muy guapo guapo felicidades

[Pirossi]

Gracias la, muy wapa la de metal slug!!!! Nunca falla

[B3rlin]

seria un puntazo si me pasaras la imagen para la carcasa

[Pegassi]

Hola Javi, enhorabuena!! Ha quedado muy bonita, tengo ganas de hacer un proyecto de este tipo tambien. Esta me ha gustado mucho. un saludo

!!! Animo Pegassi !!! todo es ponerse y no tener prisa, si te animas ya me contarás y cuenta conmigo si puedo ayudarte en algo.

Jejejeje muchas gracias!! la verdad que tenía pensado empezar a hacer una cortando con laser un tablero DM, pero no me corta muy grueso y va a quedar algo fragil, entonces esperaré a comprar herramientas para cortar o buscar algún sitio donde me lo corten. Una vez tenga eso, el resto ya poco a poco...
Por cierto la de Metal Slug , me encanta, eres un artista ....ya te preguntaré cuando me ponga manos a la obra

[javitoDestiny]

Hola Javi, enhorabuena!! Ha quedado muy bonita, tengo ganas de hacer un proyecto de este tipo tambien. Esta me ha gustado mucho. un saludo

!!! Animo Pegassi !!! todo es ponerse y no tener prisa, si te animas ya me contarás y cuenta conmigo si puedo ayudarte en algo.

Jejejeje muchas gracias!! la verdad que tenía pensado empezar a hacer una cortando con laser un tablero DM, pero no me corta muy grueso y va a quedar algo fragil, entonces esperaré a comprar herramientas para cortar o buscar algún sitio donde me lo corten. Una vez tenga eso, el resto ya poco a poco...
Por cierto la de Metal Slug , me encanta, eres un artista ....ya te preguntaré cuando me ponga manos a la obra

Bueno Tampoco necesitas maquinaria especial, yo solo he usado un taladro y una sierra de calar casera de Black&deker y una lima para repasar los cantos. como veo que te gusta ( como a mi ) Metal Slug, te pongo un par de fotos mas de mi primera creacion que como tal adolecia de algunos fallos de novato que finalmente me hicieron desmontarla y aprovechar sus pieza para otras. un saludo

[javitoDestiny]

Bueno ahora me estoy planteando hacerle una base para poder hacerla entera ...... no se..... si me decido ire subiendo el proceso, de momento ire haciendo algunos diseños a ver si me convencen.


Bueno entre estas dos esta el tema.... uhhhmmm... creo que voy a hacer esta última partiendo desde cero.

[javitoDestiny]

Bien.... terminando con los procesos de construccion:

Aqui con las partes para pegar en el metacrilato que cubrirá la pantall:

las tiras led con su aluminio reflectante esperando el frontal:

Frontal presentado:

Probando probando:

!!!Funciona!!!

El matacrilato cubre pantalla ya acabado con su plastico protector para evitar rayas.

Aqui le puse una extension de Sd a la raspberry, con el fin de poder cambiarla por otro sistema ó capacidad sintener que abrir el portón ni la caja de la Pi.

detalle de la toma.

[Pegassi]

!!! Animo Pegassi !!! todo es ponerse y no tener prisa, si te animas ya me contarás y cuenta conmigo si puedo ayudarte en algo.

Jejejeje muchas gracias!! la verdad que tenía pensado empezar a hacer una cortando con laser un tablero DM, pero no me corta muy grueso y va a quedar algo fragil, entonces esperaré a comprar herramientas para cortar o buscar algún sitio donde me lo corten. Una vez tenga eso, el resto ya poco a poco...
Por cierto la de Metal Slug , me encanta, eres un artista ....ya te preguntaré cuando me ponga manos a la obra

Bueno Tampoco necesitas maquinaria especial, yo solo he usado un taladro y una sierra de calar casera de Black&deker y una lima para repasar los cantos. como veo que te gusta ( como a mi ) Metal Slug, te pongo un par de fotos mas de mi primera creacion que como tal adolecia de algunos fallos de novato que finalmente me hicieron desmontarla y aprovechar sus pieza para otras. un saludo

Como me estás tentando jajajaja, vaya curro más guapo. Que monitor has usado?

[javitoDestiny]

seria un puntazo si me pasaras la imagen para la carcasa

Hola supongo que te refieres el la carcasa de la Raspi ?.... bueno ahi la tienes, un saludo

[javitoDestiny]

Jejejeje muchas gracias!! la verdad que tenía pensado empezar a hacer una cortando con laser un tablero DM, pero no me corta muy grueso y va a quedar algo fragil, entonces esperaré a comprar herramientas para cortar o buscar algún sitio donde me lo corten. Una vez tenga eso, el resto ya poco a poco...
Por cierto la de Metal Slug , me encanta, eres un artista ....ya te preguntaré cuando me ponga manos a la obra

Bueno Tampoco necesitas maquinaria especial, yo solo he usado un taladro y una sierra de calar casera de Black&deker y una lima para repasar los cantos. como veo que te gusta ( como a mi ) Metal Slug, te pongo un par de fotos mas de mi primera creacion que como tal adolecia de algunos fallos de novato que finalmente me hicieron desmontarla y aprovechar sus pieza para otras. un saludo

Como me estás tentando jajajaja, vaya curro más guapo. Que monitor has usado?

la Metal slug llevaba un acer 4.3 de 15 pulgadas, que claramente resultó pequeno para el tamaño de la maquina , por lo que quedo bastante desproporcionada, pero me sirvió de experiencia para otras.

[Crooner_zgz]

Un trabajo fino!!! Bravo.
Qué envidia!!! Yo estoy con la mía a ratitos y ya me gustaría que me quedase la mitad de bien que la tuya!!!

[B3rlin]

Muchas gracias por la imagen
