Les dejo un ejemplo de como conectar un led RGB ánodo común sin exigir/forzar las salidas del Arduino.
https://youtu.be/0b_CmdOIOlw
Configuracion PINOUT:
-Pin13: Blue
-Pin12: Green
-Pin11: Red
Transformador:
-Volts: 5
-mA: 100 (Solo para alimentar el led RGB)
-mA: 1000 (para alimentar led RGB y Arduino)
Transistor:
-BC337
-NPN
Resistencias:
-150R: Red
-100R: Green
-100R: Blue
Led RGB:
-Volt: 2.3
-mA: 2 (por color)

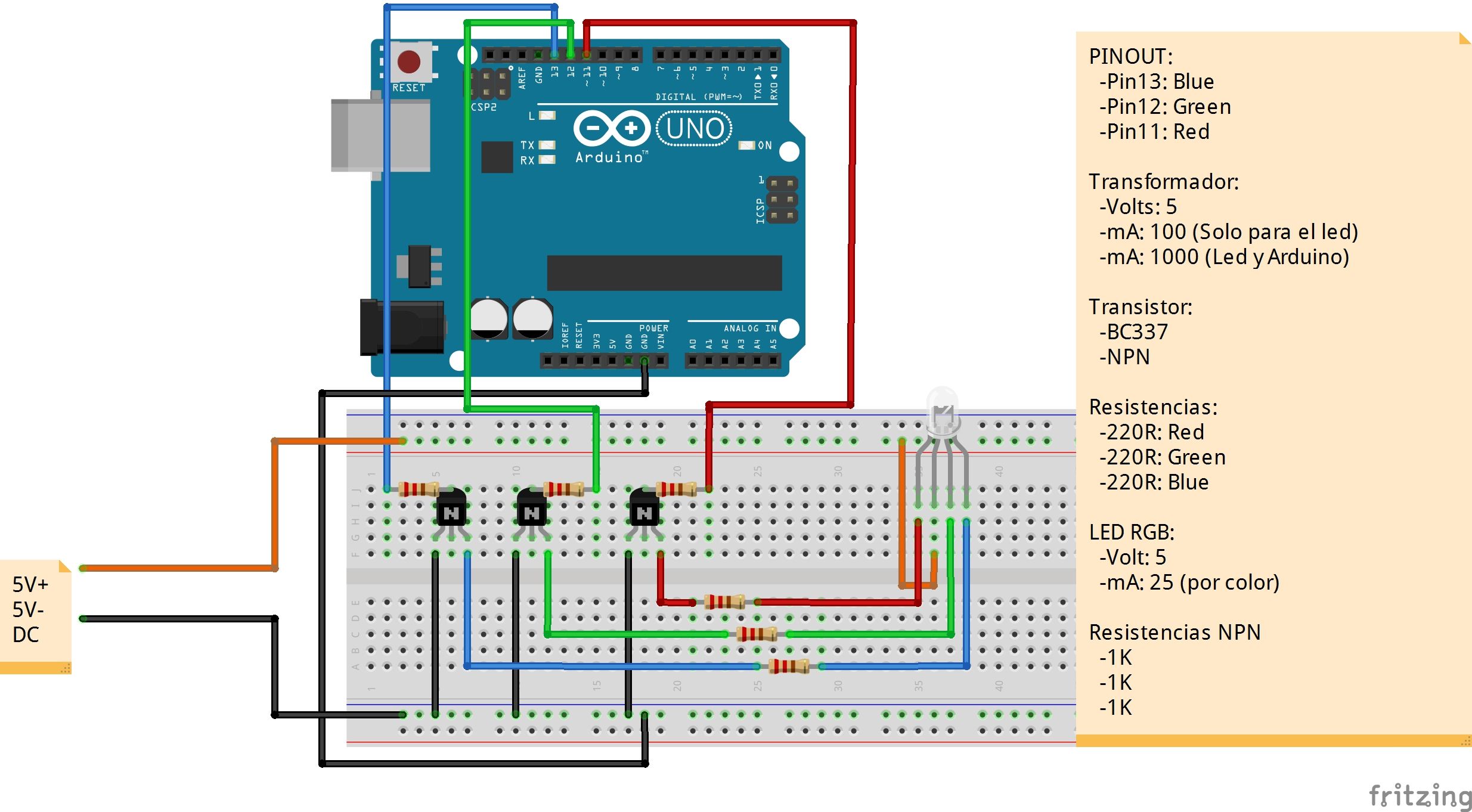

Esquema: Datasheet led RGB (no es exactamente el mismo que mi led, es el mas parecido):
http://pdf1.alldatasheet.es/datasheet-p ... E-004.html
Referencia de colores: Codigo:
Código: Seleccionar todo
/*
* By:luquio2008
*/
#define ledRedPin 11
#define ledGreenPin 12
#define ledBluePin 13
void setup() {
pinMode(ledRedPin, OUTPUT);
pinMode(ledBluePin, OUTPUT);
pinMode(ledGreenPin, OUTPUT);
digitalWrite(ledRedPin, LOW);
digitalWrite(ledBluePin, LOW);
digitalWrite(ledGreenPin, LOW);
}
void loop() {
digitalWrite(ledGreenPin, LOW);
digitalWrite(ledRedPin, HIGH);
digitalWrite(ledBluePin, LOW);
delay(3000);
digitalWrite(ledGreenPin, HIGH);
digitalWrite(ledRedPin, LOW);
digitalWrite(ledBluePin, LOW);
delay(3000);
digitalWrite(ledGreenPin, LOW);
digitalWrite(ledRedPin, LOW);
digitalWrite(ledBluePin, HIGH);
delay(3000);
////////////////////////////
digitalWrite(ledGreenPin, LOW);
digitalWrite(ledRedPin, LOW);
digitalWrite(ledBluePin, LOW);
delay(1000);
////////////////////////////
//Amarillo
digitalWrite(ledGreenPin, HIGH);
digitalWrite(ledRedPin, HIGH);
digitalWrite(ledBluePin, LOW);
delay(1000);
//Magenta
digitalWrite(ledGreenPin, LOW);
digitalWrite(ledRedPin, HIGH);
digitalWrite(ledBluePin, HIGH);
delay(1000);
//Cian
digitalWrite(ledGreenPin, HIGH);
digitalWrite(ledRedPin, LOW);
digitalWrite(ledBluePin, HIGH);
delay(1000);
//Blanco
digitalWrite(ledGreenPin, HIGH);
digitalWrite(ledRedPin, HIGH);
digitalWrite(ledBluePin, HIGH);
delay(1000);
////////////////////////////
digitalWrite(ledGreenPin, LOW);
digitalWrite(ledRedPin, LOW);
digitalWrite(ledBluePin, LOW);
delay(1000);
////////////////////////////
}
Saludos!
