Interfaz usb, alguien me puede dar mas info (fotos inside)

[Pirossi]

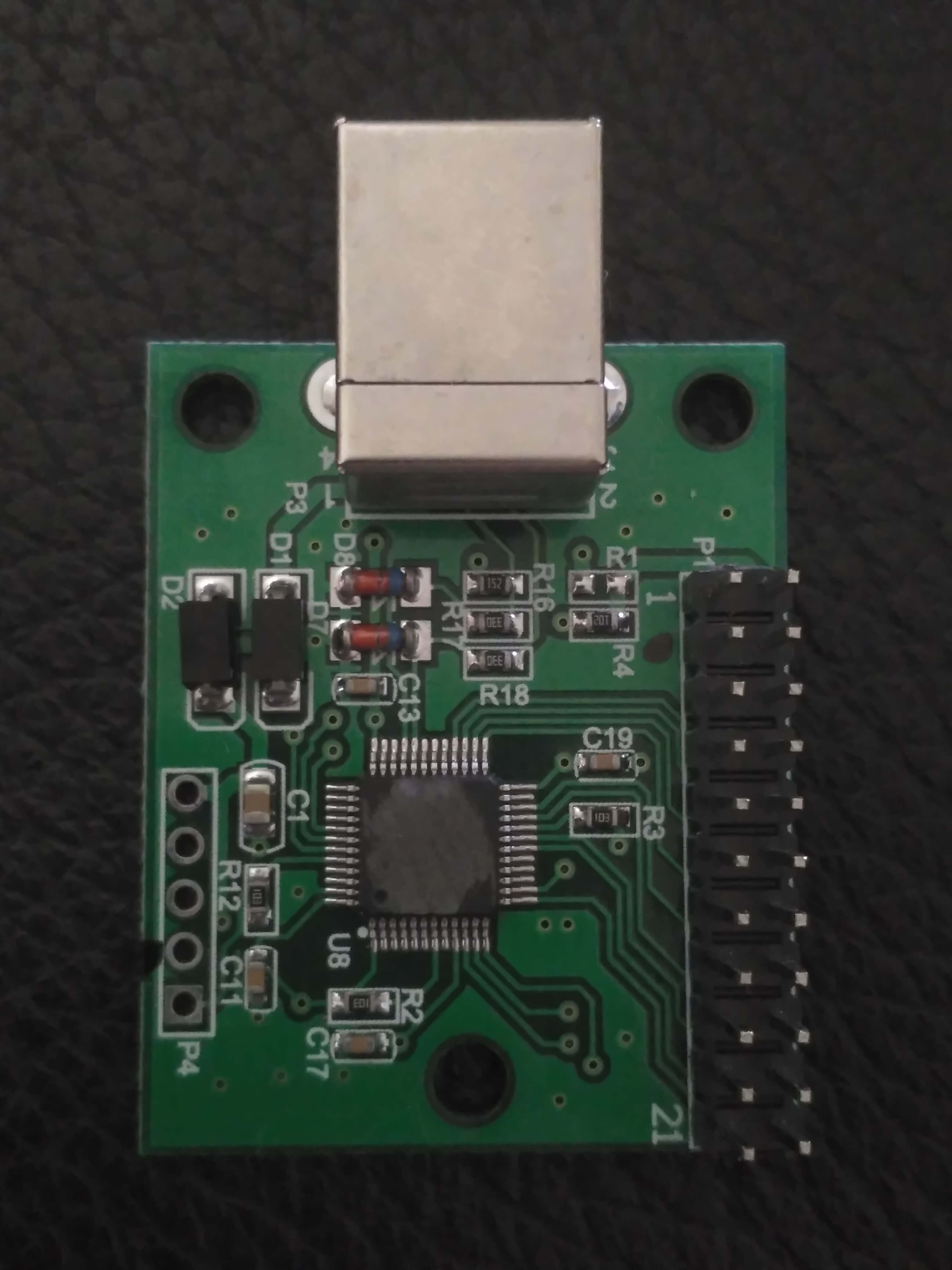

Tengo este controlador usb bueno en realidad tengo 2 de 1 player.
Alguen me puede dar info, yo lo que he encontrado es que es tipo:
xin mo sin nombre
los esquemas que he encontrado marcan los pines de conexion al reves a lo que marca la placa.
los 5 ahujeritos para meter los pines para que se pueden utilizar? donde pone p4, podria meter 4 pines y usarlos para mas botones? no encuentro informacion al respecto, a ver si entre todos me podeis decir o sacamos mas info.

[Pirossi]

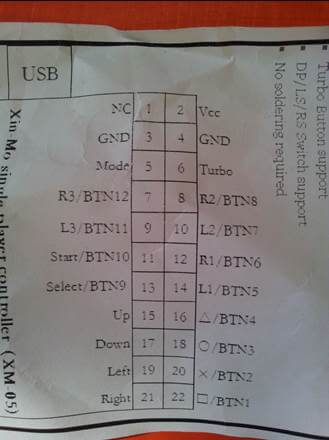

El esquema que tengo es este, pero no me cuadra por que en la placa viene marcado pin1 y pin21 en zonas distintas.


(este es el esquema que sale en la pagina en el que lo compre)

y este de abajo lo he sacado de internet y corresponden los numeros con lo que marca en la placa:

los botones la masa y todo lo marcado en los 2 esquemas estan situados en el mismo sitio, asi que si a alquien le sirve es correcto.

pero...

y los 4 pins (ahujeritos) donde pone p4 en la placa para que son?¿?

[Pirossi]

He probado conectarlo como en los esquemas que he puesto y parece correcto,
al pulsar boton para:
configurar boton pulsando a prolongadamente..
Me lo detecta como:
THT 1P ARCADE CONTROLER THT1P CONTROLLER
segun he leido poray seria como xin mo.

si alguien lo tiene y me puede decir que tal funciona, tengo 2 controladores usb de 1player.
toda la info la pongo tambien por si alguien se compra este controlador puede serle de ayuda todo lo aqui expuesto, sobre todo los esquemas de conexion etc.

y sobre todo los 5 pines donde pone P4 se pueden usar y de que modo??

[marioasmasa]

Hola no se....añadir fotos aquí en el foro!!! Escríbeme por privado y te lo mando!!!! Un saludo :victoria
